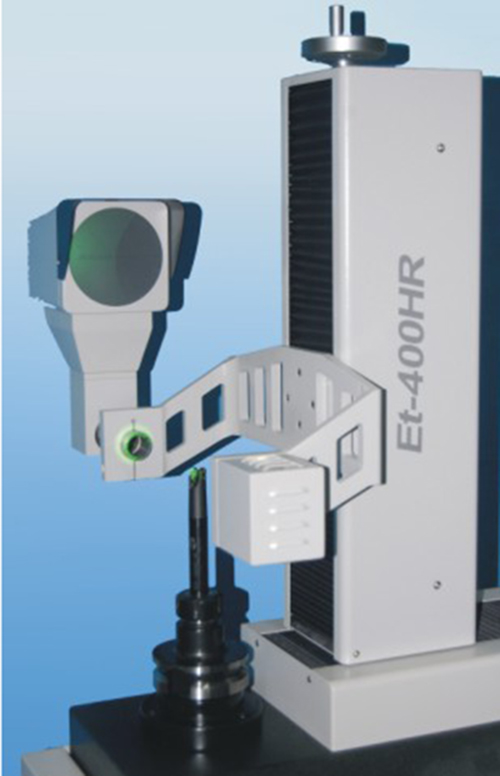

ET-400HR光學投影測刀儀是專為提高CNC加工中心的效率而設計的，主要用用測量數控機床、加工中心及柔制造單元用的刀具切削刃的坐標位置；完善的滿足數控機床及加工中心的高效率，高精度和可重復性。具有使用簡捷，高度精確的優點，整個對刀過程不需要在CNC機床上進行，有效避免對工件的損壞以及機訂對刀的困難和危險。同時ET-400HR>光學投影測刀儀操作起來又精確，簡單方便快捷，彌補了用數控機訂檢測刀具尺寸所存在的嚴懲不足，充分發揮數控機床的優點，大大提高用戶的工作效率。
二、測刀儀系統各部分構成及技術參數
A.使用范圍
可用于測量刀具的直徑、相對長度、圓弧半徑、夾角
適用于測量各種類銑刀、鏜刀、鉆頭、螺紋工具、復合刀具以及非標刀具等
測量范圍：0-400 mm
測量直徑：0 －300mm
重復測量精度：±0.003mm
設置精度：≤4 μm
顯示精度：0.001mm
同心度：0.004 ㎜
可以互換的主軸內部配件
結構類型：移動立柱
分辨率：0.001mm
示值精度：±( 3+L/200 )
重復精度：0.003mm
立柱和底座：研磨過的花崗石,平面度為2
操作方式：手動移動
傳動方式：精密絲桿+線性導軌
示值系統：Easson GS13系列光柵尺
主軸刀套標準錐度：7:24
基本圓錐柄號：BT30/BT40/BT50(任選一根)
可加裝過渡套的圓錐柄號：BT30,BT50,HSK
B、顯示系統
數值顯示：0.001mm光柵尺讀數
顯示功能：半徑/直徑，毫米/英寸，絕對值/相對值，X,Y軸座標／極座標
基本功能：清零，賦值，1/2功能
幾何測量功能：三點求圓，點測量，兩點求距離，兩點合成線，兩線求交角及交點，四點求交角及交點，線上垂直投點
數據輸出：RS-232C數據輸出接口，用于連接微型打印機，或連接PC</span>機進行數據輸出
誤差修正功能：線性誤差修正，非線性誤差修正
存貯功能：99組刀具基準點管理，10</span>組測量座標
斷電記憶功能：即使在斷電的情況下，所存入的數據也可保存10年之久
C.光學投影系統
光學放大倍率：20×
投影屏直徑：Φ100mm
物方視場：Φ5 mm
光源：DC 12V 3W風冷
電源：AC 220V± 10%，50Hz
溫度：0℃-40℃(建議)
濕度：≤90%(建議)
