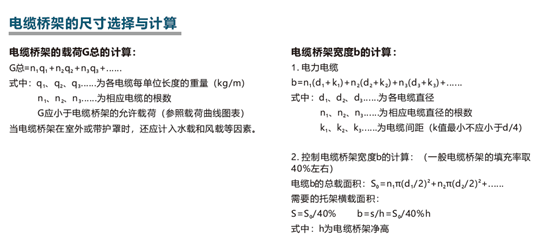

電纜橋架的載荷G總的計算：
G總=n q +n q +n q +...... 1 1 2 2 3 3
式中：q 、q 、q ......為各電纜每單位長度的重量（kg/m） 1 2 3
n 、n 、n ......為相應電纜的根數1 2 3
G應小于電纜橋架的允許載荷（參照載荷曲線圖表）
當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。
電纜橋架寬度b的計算：
1. 電力電纜
b=n (d +k )+n (d +k )+n (d +k )+...... 1 1 1 2 2 2 3 3 3
式中：d 、d 、d ......為各電纜直徑1 2 3
n 、n 、n ......為相應電纜直徑的根數1 2 3
k 、k 、k ......為電纜間距（k值最小不應小于d/4） 1 2 3
2. 控制電纜橋架寬度b的計算：（一般電纜橋架的填充率取
40%左右）
電纜b的總載面積：S =n π(d /2)2+n π(d /2)2+...... 0 1 1 2 2
需要的托架橫載面積：
S=S /40% b=s/h=S /40%h 0 0
式中：h為電纜橋架凈高
