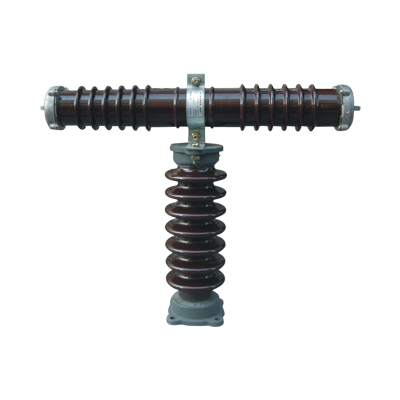

熔斷器由熔體管、瓷套、緊固法蘭、棒形支柱絕緣子和接線端帽等組成。用壓裝的方法將兩端的接線端帽和熔管固定在瓷套內、 然后用堅固法蘭把瓷套固定在棒形支柱絕緣子上，其結構說明和外形尺寸如圖所示。
□熔體管采用含氧化硅較高的原料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔管時，熔絲立即熔斷， 電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，迅速把電弧熄滅。所以，這種熔斷器·性能良好，開斷容量大。
□熔體管采用含氧化硅較高的原料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔管時，熔絲立即熔斷， 電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，迅速把電弧熄滅。所以，這種熔斷器·性能良好，開斷容量大。
