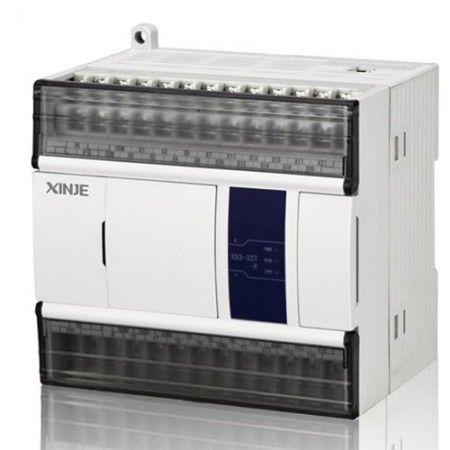

產品說明
增強型PLC，支持2路高速脈沖，3路高速計數，10路外部中斷
AC220V（E）或DC24V（C）電源
14點NPN型輸入，10點繼電器（R）或晶體管（T）或晶體管繼電器混合（RT，前2路晶體管）輸出
支持USB口高速下載功能
最多可外接擴展16個模塊和1塊BD板
具有更高的處理速度，約為XC系列的10倍
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持C語言編輯功能塊、MODBUS通訊、自由格式通訊、X-NET現場總線等功能
一般規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1uS 脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
USB口 | 編程口，USB方式 |
Port1 | 編程口/通訊口，支持RS232方式 |
Port2 | 通訊口，支持RS-485或X-NET現場總線 |
Port3 | 擴展ED上的通訊口 |
Port4 | #1擴展BD板上的通訊口 |
安裝 | 可用M3的螺絲固定或直接安裝在的導軌上 |
接地 | 第三種接地（不可與強電系統公共接地） |
性能規格
項 目 | 規 格 | |
程序執行方式 | 循環掃描方式 | |
編程方式 | 指令、梯形圖并用 | |
處理速度 | 0.05us | |
停電保持 | 使用FlashROM及鋰電池 | |
用戶程序容量 | 384KB | |
I/O點數 | 總點數 | 24點 |
輸入點數 | 14點（X0~X15） | |
輸出點數 | 10點（Y0~Y11） | |
內部線圈（X） | 1280點 | |
內部線圈（Y） | 1280點 | |
內部線圈（M、HM、SM） | 75000點、12000點、5000點 | |
流程（S、HS） | 8000點、1000點 | |
定時器（T、HT、ET） | 5000點、2000點、40點 | |
計數器（C、HC、HSC） | 5000點、2000點、40點 | |
數據寄存器（D、HD、SD、HSD） | 70000字、25000字、5000字、1024字 | |
FlashROM寄存器（FD、SFD） | 8192字、6000字 | |
特殊保密寄存器（FS） | 48字 | |
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | |
口令保護 | 6位長度ASCII | |
自診斷功能 | 上電自檢、監控定時器、語法檢查 | |
